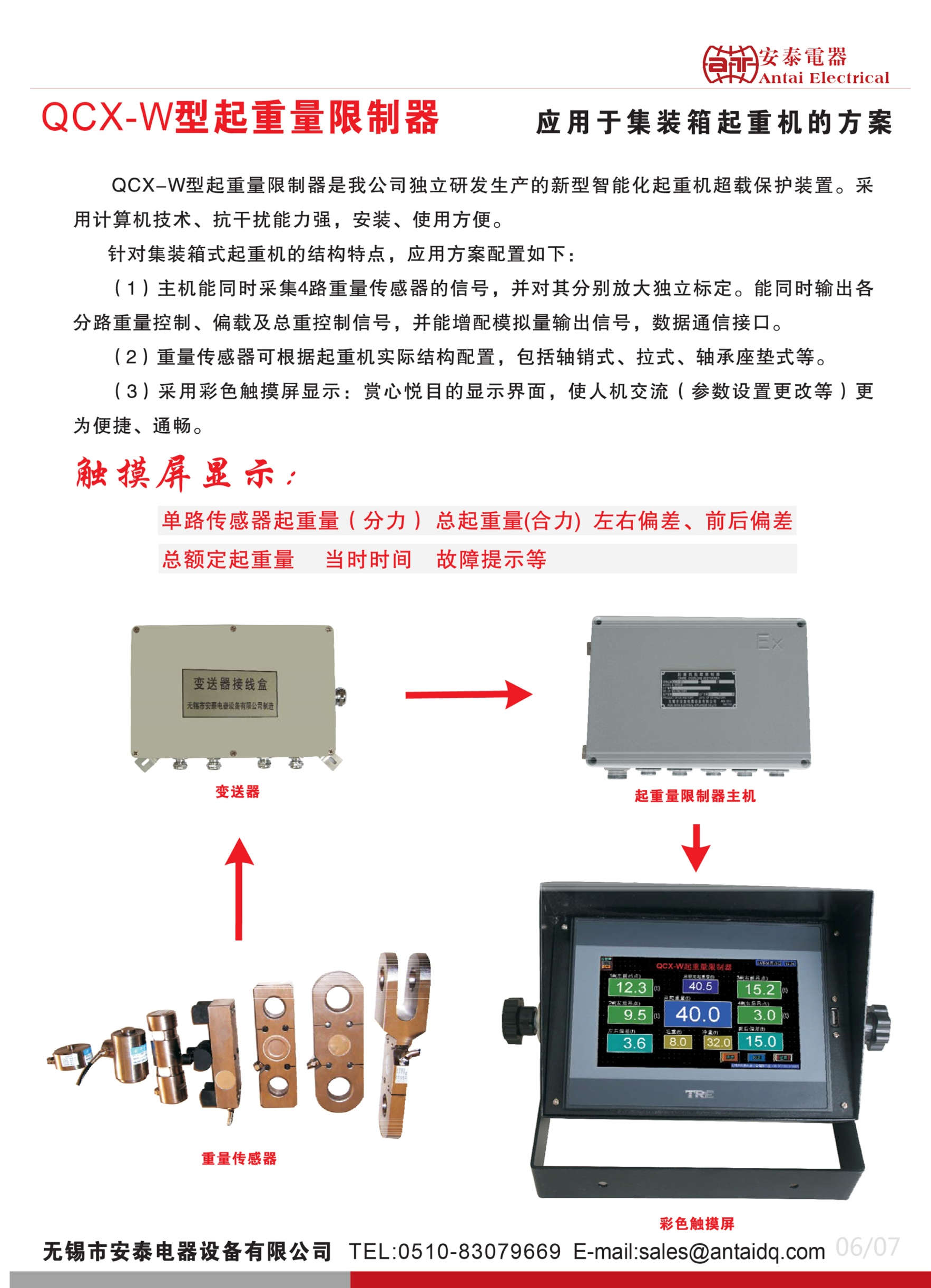

QCX-W型起重量限制器是我公司獨立研發生產的新型智能化起重機超載保護裝置。采用計算機技術、抗干擾能力強，安裝、使用方便。

針對集裝箱式起重機的結構特點，應用方案配置如下:

(1)主機能同時采集4路重量傳感器的信號，并對其分別放大獨立標定。能同時輸出各分路重量控制、偏載及總重控制信號，并能增配模擬量輸出信號，數據通信接口。(2)重量傳感器可根據起重機實際結構配置，包括軸銷式、拉式、軸承座墊式等。(3)采用彩色觸摸屏顯示:賞心悅目的顯示界面，使人機交流(參數設置更改等)更為便捷、通暢。

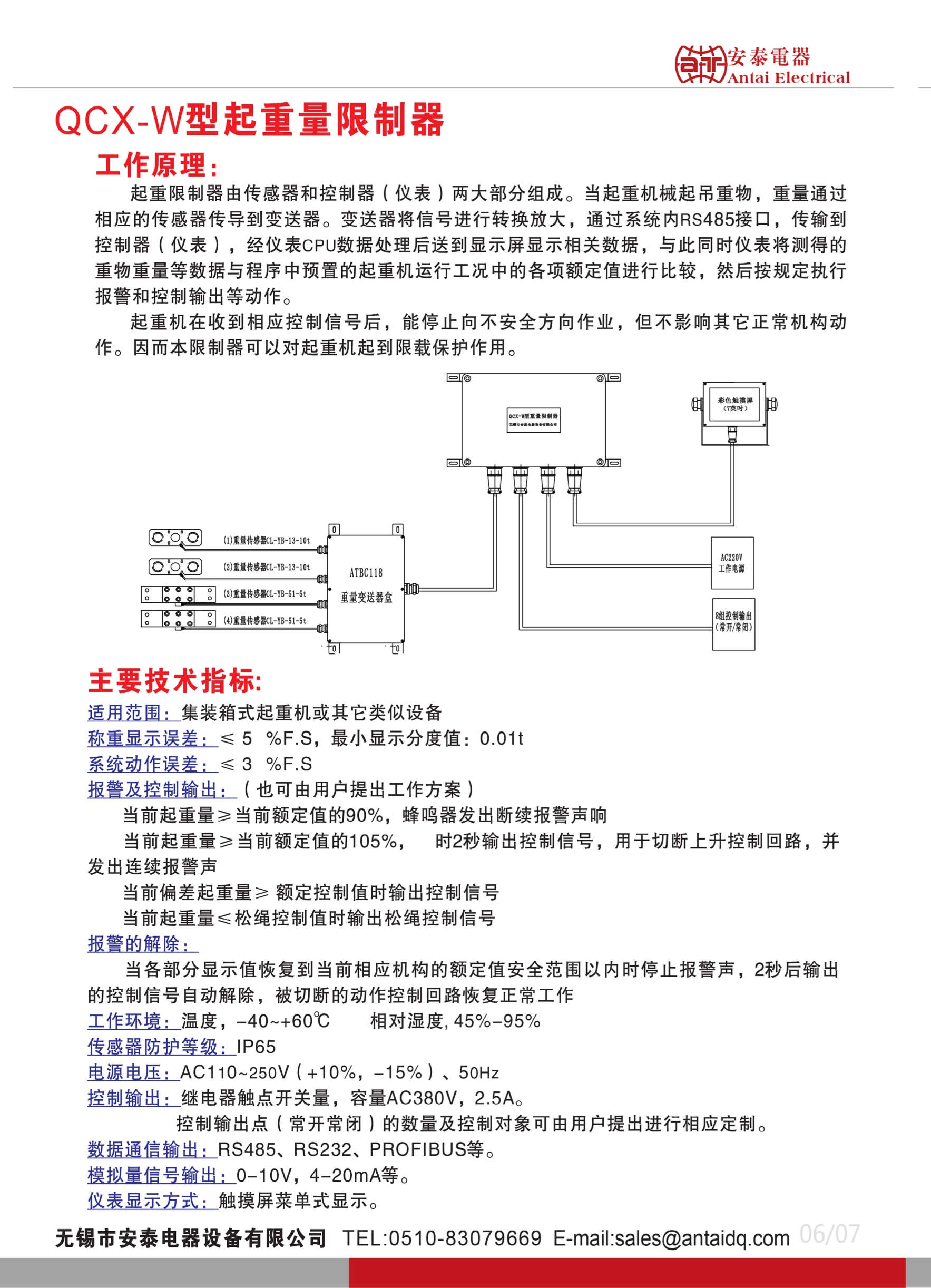

工作原理

起重限制器由傳感器和控制器(儀表 )兩大部分組成。當起重機械起吊重物，重量通過相應的傳感器傳導到變送器。變送器將信號進行轉換放大，通過系統內RS485接口，傳輸?shù)娇刂破?儀表)，經儀表CPU數據處理后送到顯示屏顯示相關數據，與此同時儀表將測得的重物重量等數據與程序中預置的起重機運行工況中的各項額定值進行比較，然后按規定執行報警和控制輸出等動作。

起重機在收到相應控制信號后，能停止向不安全方向作業，但不影響其它正常機構動作。因而本限制器可以對起重機起到限載保護作用。

主要技術指標:

適用范圍:集裝箱式起重機或其它類似設備稱重顯示誤差:≤ 5 %F.S，最小顯示分度值:0.01t系統動作誤差:< 3 %F.S

報警及控制輸出:(也可由用戶提出工作方案 )

當前起重量≥當前額定值的90%，蜂嗚器發出斷續報警聲響

當前起重量≥當前額定值的105%， 時2秒輸出控制信號，用于切斷上升控制回路，并發出連續報警聲

當前偏差起重量≥額定控制值時輸出控制信號

當前起重量<松繩控制值時輸出松繩控制信號報警的解除:

當各部分顯示值恢復到當前相應機構的額定值安全范圍以內時停止報警聲，2秒后輸出的控制信號自動解除，被切斷的動作控制回路恢復正常工作工作環境:溫度，-40~+60C相對濕度,45%-95%傳感器防護等級: IP65電源電壓:AC110~250V (+10%，-15%)、50Hz控制輸出:繼電器觸點開關量，容量AC380V，2.5A。

控制輸出點(常開常閉)的數量及控制對象可由用戶提出進行相應定制。

數據通信輸出: RS485、RS232、PROFIBUS等。

模擬量信號輸出: 0-10V，4-20mA等。

儀表顯示方式:觸摸屏菜單式顯示。
